Sistem tenaga off-grid lan darurat modern mbutuhake hardware sing nggabungake konversi AC sing stabil, pangisi daya baterei terpadu lan perlindungan listrik sing komprehensif. Artikel iki nylidiki fungsi inti, skenario panyebaran praktis, mekanisme protèktif sing dibangun lan kemampuan komunikasi kabeh-ing-siji piranti pangisi daya inverter, ngewangi pembangun sistem lan pangguna pungkasan ngerti kritéria utama nalika milih gabungan unit konversi daya DC-AC kanggo lokasi sing adoh, instalasi seluler lan aplikasi serep omah.
- 1. Ngerteni dhasar unit inverter-charger gabungan
- 2. Kualitas gelombang output lan kompatibilitas beban donya nyata
- 3. Sistem pangisian daya terpadu lan manajemen baterei telung tahap
- 4. kinerja transfer ATS lan lampahing sistem sak shift daya
- 5. Lapisan proteksi sing dibangun kanggo keandalan operasional jangka panjang
- 6. port komunikasi hardware lan remot ngawasi kemungkinan
- 7. Lingkungan operasi sing cocog lan cathetan instalasi mekanik
- 8. Pitakonan teknis sing kerep ditakoni
- 9. Pikiran pungkasan kanggo integrator sistem

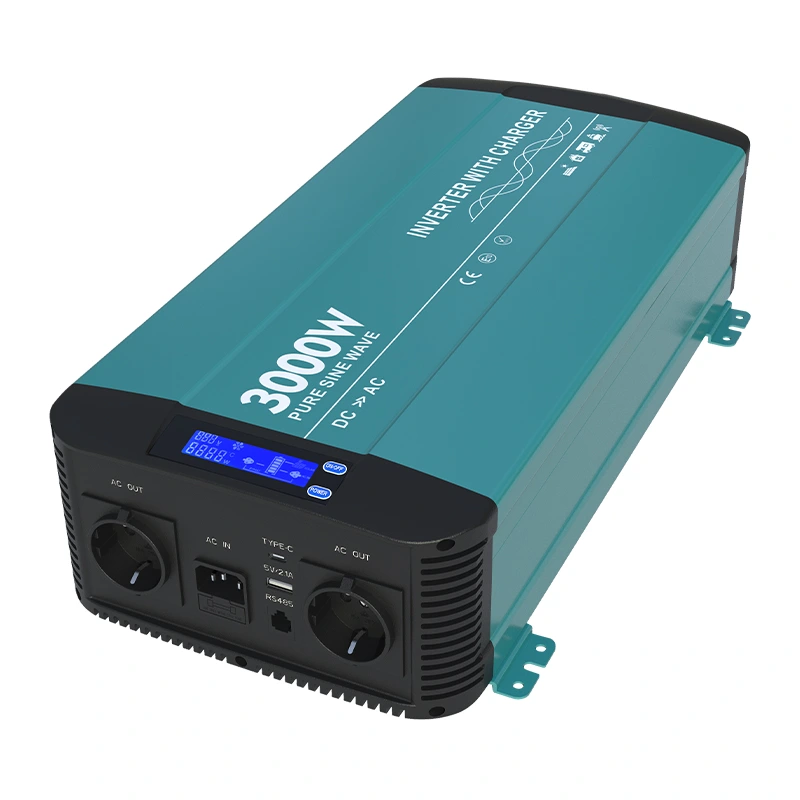

Akeh panginstalan daya remot ngadhepi tantangan nalika koordinasi inverter sing kapisah lan pangisi daya baterei eksternal, amarga wektu sing ora cocog utawa ambang voltase sing ora cocog bisa ngrusak kesehatan baterei lan nyuda stabilitas sistem sakabèhé.3000w Pure Sine Wave Inverter Kanthi Charger HK3000PCnggabungake inversi DC-AC lan pangisi daya baterei AC-DC ing sasis kompak siji, mbusak kerumitan koordinasi sawetara komponen daya diskrit kanggo proyek daya off-grid, seluler utawa siyaga. Unit kabeh-ing-siji nyelarasake tata letak kabel lan nyuda titik-titik kegagalan ing rantai energi, sing ndadekake keuntungan nyata kanggo pangguna sing nggarap persiyapan kemping, situs kerja terpencil, lan konfigurasi serep omah sing kasedhiyan daya terus-terusan penting banget. Nalika ngrakit sistem daya mandiri, saben kabel sing ditambahake lan piranti sing kapisah nggawe titik lemah sing potensial, saengga arsitektur hardware gabungan kudu dipikirake kanthi ati-ati sajrone fase perencanaan.
1. Ngerteni dhasar unit inverter-charger gabungan
Pangisi daya inverter gabungan nduwe rong peran utama ing ekosistem daya basis panyimpenan. Kaping pisanan, njupuk arus langsung sing disimpen ing bank-bank baterei timbal-asam utawa lithium lan diowahi dadi gantian saiki sing cocog karo spesifikasi peralatan listrik rumah tangga standar. Kapindho, saben sumber AC njaba bisa diakses, sirkuit pangisi daya onboard narik daya saka jaringan utawa sumber generator kanggo ngisi ulang baterei sing disambungake kanthi otomatis. Desain dwi-peran iki ngilangi kabutuhan pangguna kanggo ngalih kanthi manual ing antarane hardware pangisi daya mandiri lan modul inverter.
- Ngalih lancar ing antarane alur kerja pangisian daya sing didhukung baterei lan daya listrik
- Panel LCD terpadu kanggo nggambarake metrik runtime kritis kalebu maca voltase lan watt
- Pemutus sirkuit AC terpadu dibangun ing jalur input AC utama kanggo keamanan sirkuit tambahan
- Port USB‑A lan Tipe-C khusus sing nyedhiyakake pangisi daya piranti langsung voltase sithik sing trep
Ukuran fisik lan bobot muter peran penting kanggo installer. Unit kasebut nduweni ukuran 489 × 252 × 118 milimeter lan bobote 8,8 kilogram, nggawe panyebaran wall-mount layak kanggo enclosure stasioner lan seluler. Braket dipasang ing casing logam nyederhanakake pengikat sing aman ing permukaan sing padhet, manawa pangguna ngatur hardware ing lemari sarana, kompartemen kendaraan utawa lemari sing dilindhungi ruangan. Reresik sing tepat ing kisi-kisi ventilasi kudu tansah dijaga; aliran udara obstructed bakal micu pangayoman termal lan matesi kapasitas output kasedhiya ing beban operasi abot.
2. Kualitas gelombang output lan kompatibilitas beban donya nyata
Output gelombang sinus murni minangka salah sawijining pembeda sing paling penting dibandhingake karo alternatif sinus sing diowahi. Distorsi harmonik total tetep ing sangisore limang persen replikasi karakteristik gelombang sing diwenehake dening sumber daya umum. Iki penting banget nalika mbukak elektronik konsumen sensitif, motor induktif, kompresor kulkas lan peralatan kelas laboratorium. Piranti sing ngemot gulungan motor utawa papan kontrol internal sing rumit kerep dadi luwih panas, ngasilake swara tambahan utawa nuduhake umur layanan sing luwih cendhak nalika diwenehi sinyal daya sinus sing dimodifikasi.
Output terus-terusan sing dirating tekan 3000watts kanthi kapasitas lonjakan tekan 6000watts kanthi interval rong detik. Rating surge nangani arus inrush dhuwur sing kedadeyan peralatan induktif cepet wiwit muter motore. Tanpa ruang kepala lonjakan sing nyukupi, inverter bisa nglindhungi proteksi kakehan saben kompresor, pompa banyu utawa motor mesin cuci nyoba siklus wiwitan. Opsi voltase output sing bisa dikonfigurasi pabrik kalebu kulawarga 100‑120VAC lan 200‑240VAC bebarengan karo setelan frekuensi 50Hz utawa 60Hz sing bisa dipilih kanggo cocog karo norma listrik regional. Efisiensi konversi muatan penuh minimal ndhaptar ing 89persen, dene efisiensi operasional puncak mundhak nganti 92persen. Efisiensi sing luwih dhuwur tegese kurang energi sing dibuwang minangka panas, ngreksa kapasitas baterei sing disimpen kanggo beban pangguna pungkasan sing nyata tinimbang mundhut termal ing elektronika daya.
3000w Pure Sine Wave Inverter Kanthi Charger HK3000PCndhukung isolasi galvanik lengkap antarane input DC sisih lan sirkuit output AC. Isolasi input-output lengkap nambahake lapisan safety sing penting, mbatesi panyebaran fault yen ana kesalahan lemah utawa kesalahan kabel ing sirkuit baterei sing disambungake. Fitur isolasi iki entuk pujian dhuwur ing antarane installer profesional sing mbangun sistem kanggo lokasi sing duwe risiko keamanan listrik sing luwih dhuwur, kayata lingkungan laut lan aplikasi kendaraan seluler sing kondensasi lan getaran nambah kemungkinan kanggo acara sirkuit cendhak sing ora disengaja.
| Parameter Kinerja | Nilai Spesifikasi |
|---|---|
| Daya Output AC Terus-terusan | 3000W ± 5% |
| Surge Puncak Daya Duration | 6000W kanggo 2 detik |
| Total Distorsi Harmonik | Ing ngisor 5% |
| Efisiensi Minimal Muatan Penuh | 89% |
| Efisiensi Sakabèhé Maksimum | Nganti 92% |
3. Sistem pangisian daya terpadu lan manajemen baterei telung tahap
Pangisi daya AC-DC internal ngetutake logika pangisi daya telung tahap klasik: fase arus konstan massal, fase tegangan konstan penyerapan lan fase pangopènan float. Profil pangisian daya sing wis mapan iki ngoptimalake siklus ngisi ulang kanggo kimia baterei asam timbal. Sajrone fase akeh, pangisi daya ngirim arus maksimum sing diidinake kanggo ngangkat voltase baterei kanthi cepet munggah. Sawise ambang voltase panyerepan target ditekan, unit transisi menyang tahap panyerepan, nyekeli voltase ajeg nalika ngisi daya kanthi alami mudhun mudhun. Nalika arus mudhun nganti kira-kira sepuluh persen saka magnitudo pangisian daya sing dirating, hardware mlebu ing tahap ngambang, nggunakake voltase pangopènan sing luwih murah kanggo nglawan muatan mandiri tanpa ngisi piring sel sing berlebihan.
Koreksi faktor daya entuk nilai luwih saka 0,95 ing beban pangisian daya maksimal. Kinerja faktor daya sing kuat nyuda daya reaktif sing asale saka sumber AC, nggawe panjaluk sing luwih entheng marang generator portabel utawa stopkontak kothak kapasitas winates. Input AC nampa voltase utama jangkoan amba; kanggo varian 230VAC, jendhela input AC operasional saka 180VAC nganti 260VAC. Toleransi input sing amba tegese pangisi daya bisa tetep bisa digunakake sanajan output generator mabur ing njaba nilai nominal sing cocog, sing asring kedadeyan ing hardware generator portabel sing operasi ing kahanan beban sing fluktuatif.
Pangisian daya maksimum saiki beda-beda miturut varian voltase input DC. Model DC rolas volt ndhukung output pangisian daya nganti patang puluh amp, dene versi DC rong puluh papat volt ngasilake output pangisian daya nganti rong puluh amp. Perancang sistem kudu cocog karo arus maksimum pangisi daya karo tingkat pangisian daya sing disaranake sing diterbitake dening pabrikan baterei. Arus daya sing dhuwur banget nyepetake degradasi baterei; Kosok baline, arus pangisi daya sing kurang ukurane nambahake kaping ngisi daya kanthi ora perlu. Pasangake kanthi ati-ati kapasitas bank baterei kanthi kapabilitas pangisi daya njamin kinerja siklus baterei jangka panjang sing optimal.
4. kinerja transfer ATS lan lampahing sistem sak shift daya
Saklar transfer otomatis (ATS) sing dibangun ing nangani ngoper antarane daya AC sing asale saka baterei lan sumber listrik eksternal sing mlebu. Wektu transfer ndhaptar ing ngisor 16milidetik. Umume piranti listrik rumah tangga sing umum ngidinke gangguan sedhela kanthi magnitudo iki tanpa dipateni kanthi lengkap. Karakteristik iki nyedhiyakake kontinuitas kelas-UPS kanggo akeh beban sing disambungake. Pangguna kudu eling yen hardware komputasi industri sing sensitif banget bisa uga mbutuhake unit UPS true-online tambahan ing hulu yen transfer nol milidetik dadi syarat operasional mutlak.
hardware relay internal nangani tugas ngoper sirkuit fisik. Rating relay beda-beda ing antarane varian produk: Konfigurasi 110VAC ngleksanakake relay kanthi rating 30-amp, lan model 230VAC masang relay kanthi rating 16-amp. Pemutus sirkuit AC sing terintegrasi ing sisih input utama nyedhiyakake proteksi pedhot arus liwat kanggo feed AC sing mlebu, nambah safety relay. Nalika daya listrik bali sawise acara mati, logika ATS kanthi otomatis mbukak menyang sumber AC eksternal bebarengan ngaktifake sirkuit pangisi daya internal kanggo ngisi cadangan energi baterei. Prilaku lepas tangan iki ndadekake hardware cocok kanggo instalasi remot tanpa pengawasan sing operator manungsa ora bisa nanggapi kanthi cepet kanggo acara restorasi kothak.
5. Lapisan proteksi sing dibangun kanggo keandalan operasional jangka panjang
Suite proteksi multi-lapisan sing kuat nglindhungi hardware inverter-charger dhewe lan piranti baterei lan beban sing disambungake. Ing protèksi sisih input DC nutupi pertahanan polaritas malik liwat sekring internal, cutoff voltase sithik lan kahanan mati overvoltage. Proteksi polaritas mbalikke menehi pertahanan kritis marang kesalahan kabel installer nalika nyambungake kabel baterei ukuran abot. Tanpa pengamanan kasebut, terminal baterei sing dibalikake bisa ngrusak piranti elektronik konversi daya kanthi permanen.
Ing sisih output AC unit nanggapi kedadeyan short-circuit, kahanan kakehan tetep lan acara over-suhu internal. Nalika suhu internal mundhak ngluwihi langit-langit operasional sing aman, proteksi termal nyebabake prosedur mati kanggo nyegah karusakan komponen permanen. Penggemar pendingin sing diatur suhu lan beban nyetel kacepetan rotasi kanthi dinamis. Penggemar mung muter luwih cepet ing beban kerja sing abot utawa suhu internal sing dhuwur; ing kahanan entheng, swara penggemar tetep minimal, mupangat penting kanggo instalasi omah utawa kabin njero ruangan sing penting kanggo kenyamanan akustik kanggo para penghuni.
Saben kondisi protèktif micu sinyal umpan balik sing katon liwat tampilan LCD panel ngarep, ngidini ngatasi masalah tanpa mbukak casing peralatan. Bisa maca kode kesalahan langsung saka layar lokal nyepetake kerja diagnostik kanggo teknisi ing situs sing nglayani situs daya remot.3000w Pure Sine Wave Inverter Kanthi Charger HK3000PCconsolidates akeh respon protèktif beda nang unit siji, njabut requirement kanggo tumpukan akeh modul protèktif external kapisah watara arsitektur sistem daya.
6. port komunikasi hardware lan remot ngawasi kemungkinan
Port komunikasi RS-485 kanthi konektor fisik gaya RJ-11 ngidini kemampuan ngawasi jarak jauh. Pangguna bisa opsional masang panel kontrol LCD remot eksternal sing dipanggonke adoh saka sasis inverter-charger utama. Iki mbuktekake trep kanggo panginstalan ing ngendi hardware daya utama dumunung ing kompartemen panyimpenan ruang paling ngisor utawa lemari sarana, dene operator pengin mirsani wacan status saka ruang tamu. Konektivitas Ethernet ana minangka upgrade opsional kanggo persiyapan pengawasan sing luwih maju.
Liwat bus RS‑485, sistem ngawasi host bisa narik set data wektu nyata kalebu voltase baterei, watt output, bendera mode operasional lan indikator kesalahan aktif. Kanggo integrator sistem sing nggawe panyebaran jaringan mikro sing luwih gedhe, iki mbukak dalan kanggo nggabungake hardware menyang platform pemantauan situs sing luwih dhuwur. Elinga yen praktik kabel RS‑485 kudu ngurmati pedoman industri kanggo sinyal diferensial jarak adoh; pamilihan kabel lan grounding sing tepat mbantu nyegah korupsi data sing disebabake gangguan listrik saka konduktor daya arus dhuwur sing cedhak.
7. Lingkungan operasi sing cocog lan cathetan instalasi mekanik
Rentang suhu sekitar sing dirating beban penuh ngluwihi nol derajat Celsius nganti patang puluh derajat Celsius. Nalika suhu lingkungan mundhak nganti sewidak derajat Celsius, hardware kanthi otomatis nyuda kapasitas output sing kasedhiya nganti pitung puluh persen saka rating daya nominal. Jendhela suhu panyimpenan ngluwihi nol nganti pitung puluh derajat Celsius kanggo periode non-operasional. Toleransi asor tekan maksimum sangang puluh telu persen asor relatif ing kahanan lingkungan non-kondensasi. Kondensasi minangka faktor risiko utama; lokasi sing ngalami tatanan embun kudu njamin ventilasi nyukupi kanggo njaga papan sirkuit internal garing.
Orientasi pemasangan kudu ngetutake gambar mekanik pabrikan. Njaga jarak sing cukup cedhak karo bukaan ventilasi kipas supaya hawa knalpot panas bisa metu kanthi bebas. Aja nutup unit ing lemari cilik sing ditutup kanthi lengkap tanpa ventilasi knalpot khusus, amarga panas sing kepepet ngaktifake derating termal lan acara mateni protèktif sing kerep. Nalika milih pengukur kabel baterei, tansah ngitung magnitudo arus sisih DC dhuwur sing digandhengake karo tingkat daya telung ewu watt; kabel undersized introduce gulung voltase resistive gedhe banget lan nggawe TCTerms overheating mbebayani bebarengan wiring nganggo.
8. Pitakonan teknis sing kerep ditakoni
ya wis. Sirkuit input AC bakal nampa output saka generator portabel sing ukurane pas. Tansah tegangan output generator ing jendela operasi input AC sing diterbitake. Elinga kemampuan lonjakan generator; rating watt kontinu generator kudu luwih nyaman ngluwihi pangisian daya maksimum plus tarik beban AC tambahan bebarengan ditrapake ing terminal generator. Output generator kualitas sing ora apik kanthi fluktuasi voltase ekstrim bisa micu respon protèktif internal.
Kurva pangisian daya panyerapan massal telung tahap asli asline dirancang kanggo bank baterei asam timbal-timbal sing kebanjiran, AGM lan gel. Nalika masang rakitan baterei lithium-ion, pangguna kudu verifikasi kompatibilitas sistem manajemen baterei marang titik-set voltase pangisi daya. Sawetara paket lithium mbutuhake profil pangisi daya sing diowahi; Ing skenario kaya mengkono, hardware pangisi daya baterei khusus eksternal bisa uga dibutuhake.
Sanajan sekring polaritas terbalik internal ana ing njero unit, praktik paling apik ing industri nyaranake nginstal sekring kanthi nilai arus dhuwur langsung ing konduktor baterei positif ing jarak fisik sing cendhak saka terminal baterei. Sekring eksternal iki nglindhungi kabel baterei dhewe ing acara short-circuit catastrophic njaba kanggo enclosure inverter-pangisi daya.
Isolasi galvanik nggawe pemisahan listrik ing antarane sirkuit DC baterei lan sirkuit output AC. Iki ngalangi aliran fault-saiki liwat domain nalika kedadean ground-fault, nambah safety ing instalasi seluler lan segara lan nyuda sawetara kategori kopling swara listrik antarane bank baterei lan piranti AC-sisi sing disambungake.
9. Pikiran pungkasan kanggo integrator sistem
Hardware inverter-charger kabeh-ing-siji nyelarasake akeh sistem off-grid lan serep sing dibangun kanthi nggabungake inversi, ngisi daya baterei, ngalih transfer otomatis lan macem-macem fungsi protèktif dadi sasis siji. Nalika ngevaluasi hardware konversi daya, katon ngluwihi mung angka watt-rate terus; njupuk wektu kanggo netepake kapasitas nangani lonjakan, kemurnian gelombang, kelengkapan fitur proteksi sing dibangun, wektu transfer-switch lan antarmuka pemantauan sing kasedhiya. Saben spesifikasi iki mbentuk linuwih sistem donya nyata saben dina.
Saben proyek sistem tenaga diwiwiti kanthi audit beban sing lengkap. Dokumen gambar wattage kanggo saben piranti sing samesthine bisa digunakake, cathetake beban induktif kanthi arus inrush wiwitan sing gedhe, lan nemtokake watesan kedalaman ngeculake baterei sing bisa ditampa sadurunge milih kombinasi bank baterei lan inverter-charger. Pre-planning sing wicaksana nyegah frustrasi operasional sawise instalasi hardware rampung.3000w Pure Sine Wave Inverter Kanthi Charger HK3000PCcocok kanggo proyek sing mbutuhake output terus-terusan telung-ewu-watt nalika pengin kapabilitas pangisian daya terpadu tanpa ngrakit koleksi tambalan komponen sistem daya sing kapisah.
Kanggo latar mburi manufaktur kelas profesional ing mburi hardware iki, sampeyan bisa njelajah sumber daya sing diterbitake deningNingbo Kosun New Energy Co., Ltd.Dokumentasi teknik, gambar dimensi lan lembar spesifikasi lengkap nyedhiyakake luwih jero kanggo evaluator teknis nyiapake desain sistem.
